En Oviedo vemos con frecuencia terrenos que la gente cree roca firme. La caliza de monte Naranco, las pizarras del Carbonífero... Pero bajo dos metros de zahorra o relleno antrópico, el comportamiento sísmico cambia por completo. La normativa NCSE-02 exige clasificar el suelo, y para eso necesitamos velocidad de onda de corte real medida in situ. El ensayo MASW nos da el perfil VS30 sin perforar. Colocamos el tendido de geófonos, golpeamos con maza instrumentala y en menos de dos horas tenemos la curva de dispersión. Luego el equipo técnico invierte los datos y entrega el modelo 1D de velocidades. Así definimos si el emplazamiento es tipo A, B, C o D. Para obra nueva en la falda del Naranco, donde la pendiente ya complica la cimentación, combinamos el MASW con un estudio de estabilidad de taludes antes de firmar el coeficiente sísmico de cálculo.
La VS30 no se estima con tablas de geología: se mide con MASW in situ. En Oviedo, la variabilidad entre caliza meteorizada y rellenos puede cambiar el tipo de suelo de A a C en 30 metros.
Alcance del trabajo en Oviedo
Video demostrativo
Condiciones geotécnicas locales en Oviedo
La NCSE-02 es taxativa: sin VS30 medida, el proyectista debe adoptar el tipo de suelo más desfavorable del mapa de peligrosidad sísmica de España. En Oviedo, eso puede significar pasar de un coeficiente de contribución sísmica ac=0.04g a condiciones de cálculo mucho más restrictivas si el suelo se clasifica erróneamente como tipo D. La consecuencia es directa: sobredimensionamiento de estructuras, incremento de acero y costes de cimentación innecesarios. Hemos revisado informes geotécnicos antiguos donde se asumió roca sana porque afloraba caliza en superficie; el MASW reveló velocidades de corte de 300 m/s a 6 metros de profundidad. Eso es suelo tipo C, no A. La diferencia en el espectro de respuesta condiciona el análisis modal de edificios de más de 4 plantas. En zonas de vega del río Nalón o del Nora, con depósitos aluviales de 20 metros, la VS30 puede caer por debajo de 200 m/s, obligando a considerar amplificación local en el cálculo sísmico.
Nuestros servicios de MASW / VS30 (velocidad de ondas de corte)
El ensayo MASW es una técnica de prospección geofísica no invasiva. A continuación detallamos los servicios específicos que ejecutamos en Oviedo y municipios del área metropolitana.
Perfil VS30 para clasificación sísmica
Tendido MASW activo de 24 o 48 canales con maza de 8 kg. Inversión genética de la curva de dispersión. Informe con perfil VS cada 0.5 m y clasificación del terreno según tabla 2.1 de la NCSE-02.
MASW pasivo con microtremores
Complemento al MASW activo para alcanzar profundidades superiores a 30 metros. Usamos registros de ruido ambiental con arreglo circular de geófonos. Aplicable en solares urbanos de Oviedo donde el espacio limita el tendido activo.
Perfil 2D de velocidad de ondas de corte
Varios tendidos MASW consecutivos a lo largo de un perfil de reconocimiento. El resultado es una sección transversal de VS que muestra la variabilidad lateral del subsuelo. Muy útil en laderas del monte Naranco o trazados de vialidad.
Control de compactación con ondas superficiales
Medición de VS antes y después de rellenos compactados o tratamientos de mejora del terreno. Verificamos la homogeneidad del módulo de corte dinámico a pequeñas deformaciones en terrenos tratados con columnas de grava o vibrocompactación.
Dudas habituales
¿Qué parámetro mide exactamente el ensayo MASW?

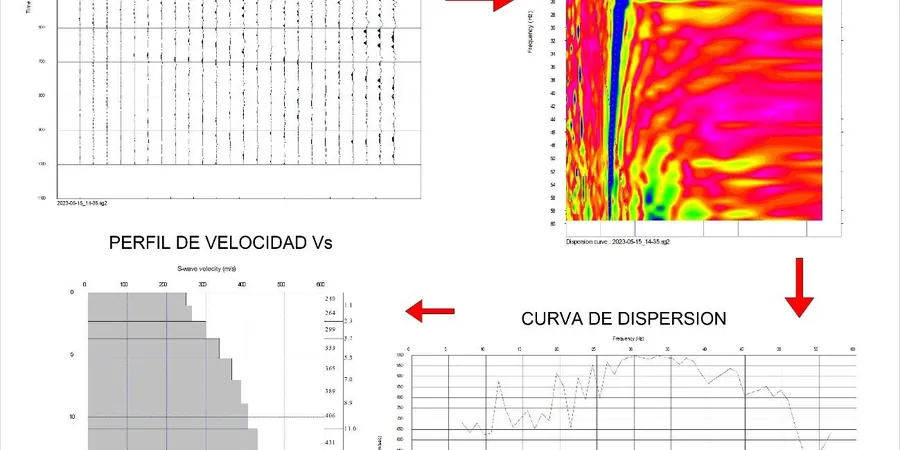

El ensayo MASW mide la velocidad de propagación de ondas de corte (Vs) en el terreno. A partir de la curva de dispersión de ondas superficiales Rayleigh, invertimos el perfil 1D de Vs con la profundidad. El parámetro final de clasificación es la VS30, que es la velocidad media ponderada de ondas S en los primeros 30 metros bajo la rasante.
¿Cuánto cuesta un ensayo MASW en Oviedo?
El costo de un ensayo MASW en Oviedo oscila entre €930 y €1.640, dependiendo de la longitud del tendido, la cantidad de puntos de medición y si se requiere complemento con MASW pasivo para profundidades mayores a 30 metros.
¿Qué normativa exige la VS30 en España?
La Norma de Construcción Sismorresistente Española (NCSE-02) clasifica el terreno en tipos A, B, C o D según el valor de VS30. Además, el Eurocódigo 8 (EN 1998-1:2004) también utiliza la VS30 para definir el espectro elástico de respuesta en función del tipo de suelo.
¿En cuánto tiempo tenemos los resultados del MASW?
El informe preliminar con el perfil VS30 se entrega en 5 días hábiles tras la campaña de campo. Si se requiere procesamiento urgente para coordinación con el proyectista, podemos reducir el plazo a 72 horas.
